모래 주조 주조 가공 정밀 펌프 밸브 몸체 구성 요소

사형 주조 공정 소개

생산은 고정밀 패턴 및 코어 제작으로 시작됩니다. 여기서 패턴은 외부를 시뮬레이션하고 수지 결합 모래 코어를 사용하여 복잡한 내부 흐름 채널을 구성합니다. 그런 다음 모래는 대처와 드래그로 알려진 두 부분으로 구성된 상자 내에서 패턴 주위로 압축되어 주형을 만듭니다. 용융 금속은 제어된 게이팅 시스템을 통해 유입된 후 엄격하게 모니터링되는 냉각 기간을 거쳐 내부 응력이나 구조적 균열을 방지합니다.

일단 응고되면 모래 주형을 흔들어 제거하고 게이트 시스템에서 남은 금속을 잘라냅니다. 부품은 최종 단계로 이동하기 전에 표면 잔여물을 제거하기 위해 샌드블라스팅을 거칩니다. 플랜지 면, 나사산, 내부 시트 등 중요한 표면은 고정밀 CNC 가공을 거칩니다. 이는 완성된 모래 주조 주조소 가공 정밀 펌프 밸브 본체 구성요소가 고압 파이프라인의 누출 방지 조립을 위한 정확한 공차를 준수하도록 보장합니다.

주요 장점

두꺼운 단면으로 설계된 이 부품은 고압에 대한 탁월한 저항성을 제공하고 변동하는 열 부하에서도 누출을 방지합니다.

프리미엄 합금을 선택하고 층별 품질 검사를 실시함으로써 우리는 부품이 공격적인 화학적, 환경적 노출을 견딜 수 있도록 보장합니다.

고급 샌드 코어 기술을 사용하면 유체 흐름을 최적화하고 밸브 본체 내 난류를 줄이는 정교한 내부 통로를 만들 수 있습니다.

당사의 주조 및 냉각 프로토콜은 재료 경도를 높이도록 최적화되어 연마 광산 및 야금 응용 분야에서 장기적인 내마모성을 보장합니다.

공통 구성 요소 유형

산업용 파이프라인에 사용되는 체크 밸브, 볼 밸브, 게이트 밸브 및 압력 릴리프 밸브용 주요 압력 유지 쉘입니다.

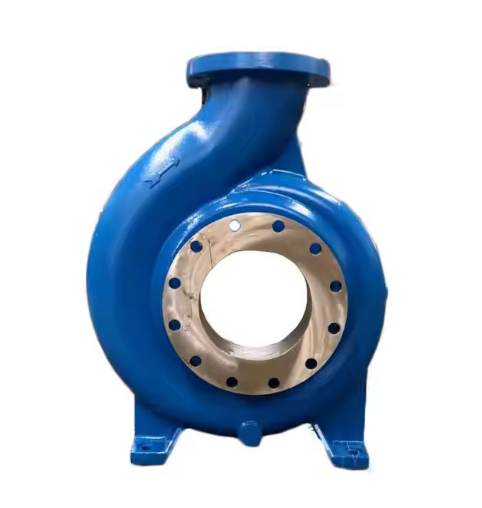

내부 임펠러를 보호하고 고속 유체 전달 시 구조적 무결성을 유지하도록 설계된 고경도 하우징입니다.

복잡한 모래 주조 주조 공장 가공 정밀 펌프 밸브 본체 구성 요소는 석유화학 공정에서 여러 유체 흐름을 전환하거나 결합하는 데 사용됩니다.

높은 회전 안정성과 펌프 어셈블리 내 정확한 장착이 필요한 정밀 가공 내부 부품.

핵심 제조 공정 단계

우리는 외부 쉘을 시뮬레이션하기 위해 고정밀 패턴을 생성하고, 수지 결합 모래 코어는 고성능 모래 주조 주조 기계 가공 정밀 펌프 밸브 몸체 구성 요소에 필수적인 복잡한 내부 흐름 경로를 구성하도록 설계되었습니다.

모래는 두 부분으로 구성된 플라스크 시스템(코프와 드래그) 내의 패턴 주위로 압축되어 용융 금속의 압력을 견딜 수 있는 견고하고 정확한 금형 캐비티를 만듭니다.

용융 합금은 특수한 게이팅 시스템을 통해 도입됩니다. 우리는 냉각 시간을 엄격히 모니터링하여 내부 응력이나 구조적 균열의 형성을 방지하고 주조품의 구조적 무결성을 보장합니다.

주형을 기계적으로 흔들어 주물을 풀어냅니다. 그런 다음 게이트 시스템에서 여분의 금속을 다듬고 특수 샌드블라스팅을 사용하여 표면 잔여물을 모두 제거하고 깔끔한 마감을 보장합니다.

모래 주조 공장 가공 정밀 펌프 밸브 본체 구성요소를 완성하기 위해 플랜지 면, 나사산 및 내부 밸브 시트와 같은 중요한 영역은 정밀 CNC 가공을 거쳐 누출 방지 핏에 대한 정확한 공차를 달성합니다.
